Ciche rolki do bramy segmentowej dobierz, wymień i zapomnij o szuraniu

Brama segmentowa, która budzi domowników piskiem o szóstej rano albo wije się w prowadnicy niczym wąż, zwykle nie wymaga kosztownej wizyty serwisu. W praktyce ponad dziewięćdziesiąt procent takich usterek znika po wymianie kilku niewielkich, a decydujących o komforcie elementów. Rolki do bramy segmentowej to serce całego mechanizmu, bo to one przenoszą kilkadziesiąt kilogramów paneli na tor o długości kilku metrów, tysiące razy w roku. Jeśli choć jedna zaczyna pracować opornie, cała konstrukcja traci płynność, a odgłosy tarcia słychać w sypialni na piętrze. W tym tekście znajdziesz pełną ścieżkę od rozpoznania problemu, przez dobór odpowiedniego zamiennika, aż po samodzielny montaż bez zdejmowania bramy z zawiasów.

• Jak rozpoznać zużytą rolkę bieżną w bramie
• Dobór rolki krok po kroku
• Montaż rolek w bramie segmentowej bez serwisu
• Rodzaje rolek i pierścieni dystansowych
• Materiały i zgodność z przepisami
• Orientacja kosztowa i dalsze kroki

Jak rozpoznać zużytą rolkę bieżną w bramie

Najczęściej pierwszym sygnałem jest dźwięk. Suchy pisk przy każdym cyklu otwarcia oznacza, że łożysko kulkowe straciło smar i zaczyna pracować na sucho. W bramach, które mają za sobą więcej niż 15-20 tysięcy cykli, taki objaw pojawia się praktycznie zawsze przed poważniejszą awarią. Warto wtedy zatrzymać bramę ręcznie i przesunąć ją po szynie, nasłuchując momentu, w którym tarcie narasta.

Drugim objawem są drgania i charakterystyczne szarpnięcia. Zużyta rolka nie toczy się równomiernie, lecz przeskakuje po mikronierównościach, przez co panel „skacze" w prowadnicy. Przy prędkości ręcznej podnoszenia taki ruch bywa ledwo wyczuwalny, ale już przy napędzie elektrycznym widać go wyraźnie. Napęd kompensuje wtedy opór, rosną pobory prądu, a w skrajnych przypadkach zadziała wyłącznik przeciążeniowy.

Trzeci symptom to wizualny. Spłaszczenie bieżni na rolce nylonowej, rdza na stalowej, ślady zjawisk cieplnych (żółknięcie, pęknięcia) na plastikowej osłonie. Po otwarciu bramy i zajrzeniu od strony wewnętrznej widać to bez demontażu. Jeśli bieżnia ma kształt elipsy zamiast koła, czas wymiany nadszedł.

Czasem objawem jest też brama, która zamyka się zbyt szybko albo zbyt wolno, mimo regulacji sprężyn. Zużyte rolki zmieniają opór toczenia w takim stopniu, że fabryczne nastawy przestają mieć sens. W skrajnych wypadkach brama zwalnia lub przyspiesza w połowie cyklu, bo siły tarcia w różnych punktach toru znacząco się różnią.

Dobór rolki krok po kroku

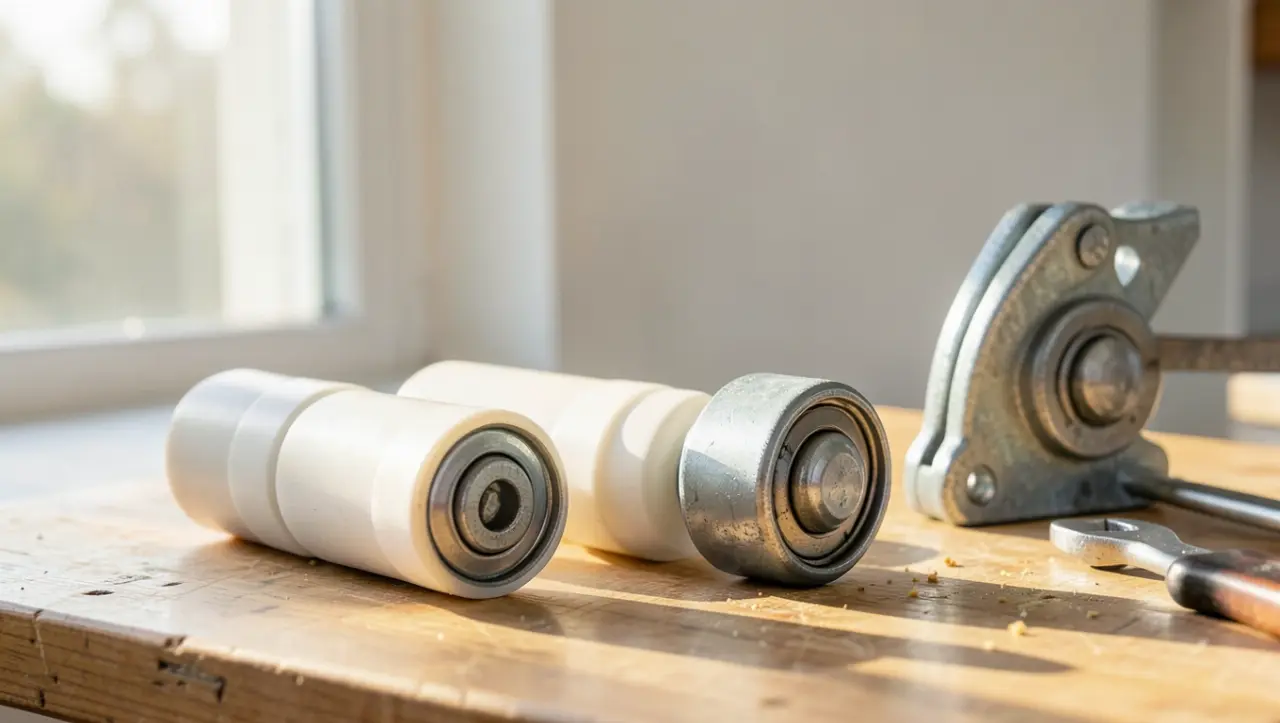

Zanim zamówisz część, zdejmij dokładnie trzy wymiary. Najważniejszy to średnica trzpienia, czyli ośki wchodzącej w uchwyt. W bramach europejskich producentów najczęściej spotkasz trzpień 11 mm, rzadziej 12 mm, a w ciężkich konstrukcjach przemysłowych 14 mm. Pomiar suwmiarką w miejscu styku ośki z rolką daje pewność, że nie pomylisz się o milimetr, który w tej skali oznacza brak możliwości montażu.

Drugi wymiar to długość samej rolki, mierzona wraz z bieżnią, bez trzpienia. Występują trzy przedziały: krótkie 42-45 mm stosowane w kompaktowych bramach garażowych, standardowe 114-119 mm jako najpopularniejsze rozwiązanie w segmentowych bramach prywatnych, oraz długie 160-195 mm spotykane w bramach o podwyższonej izolacyjności, których panele są grubsze i cięższe. Średnica zewnętrzna rolki zwykle wynosi 46 mm, choć warianty z łożyskiem precyzyjnym 6201ZZ osiągają 50 mm.

Trzeci krok to identyfikacja producenta bramy. Bez tabliczki znamionowej poznasz go po kształcie uchwytu i charakterystycznym profilu szyny. Wiśniowski stosuje szyny stalowe o przekroju prostokątnym z widocznymi otworami montażowymi, Hörmann szyny z zaokrąglonymi krawędziami, a Doco i Flexi Force mają profile należące do segmentu kompatybilności. Numer katalogowy rolki, jeśli widnieje na starej części, skraca poszukiwania do kilku sekund.

Schemat decyzyjny wyboru

Rolki nylonowe sprawdzają się w garażach, gdzie liczy się cichość. Tworzywo samosmarne tłumi wibracje lepiej niż stal, a przy temperaturach od -20 do +60°C zachowuje stabilność wymiarową. Ich żywotność to orientacyjnie 25-40 tysięcy cykli, czyli około 10-15 lat w typowym użytkowaniu domowym. Stalowe rolki bieżne wytrzymują nawet 80 tysięcy cykli, ale pracują głośniej i wymagają okresowego smarowania.

Warianty INOX, czyli ze stali nierdzewnej, kierowane są do garaży o podwyższonej wilgotności, w pobliżu morza lub przy częstym myciu posadzki. Tandemowe, składające się z dwóch rolek na wspólnej osi, przenoszą dwukrotnie większe obciążenie i stosuje się je w bramach o masie powyżej 150 kg lub w segmentach górnych, gdzie naprężenia są największe.

Łożyska precyzyjne 6200ZZ i 6201ZZ różnią się średnicą zewnętrzną (odpowiednio 30 i 32 mm) oraz nośnością dynamiczną. W bramach prywatnych standardem pozostaje 6200ZZ, wystarczające przy masie panelu do 80 kg. W bramach o powierzchni powyżej 12 m² warto przejść na 6201ZZ, który lepiej znosi obciążenia promieniowe.

Montaż rolek w bramie segmentowej bez serwisu

Zanim odkręcisz cokolwiek, zabezpiecz bramę przed opadnięciem. Najprościej zrobić to klinem drewnianym lub złożoną klatką z kantówki, ustawioną w otworze pod najniższym panelem. Sprężyny naciągnięte w bramie magazynują energię porównywalną z 1,5-3 kJ, więc nagłe zwolnienie mechanizmu potrafi uszkodzić nadwozie auta albo złamać palce. Napęd elektryczny wyłącz z gniazda, a w przypadku bramy ręcznej zabezpiecz linkę sprężyn przed przypadkowym zwolnieniem.

Demontaż starej rolki zaczyna się od wyjęcia zawleczki lub odkręcenia śruby zabezpieczającej ośkę w uchwycie. W większości uchwytów napotkasz jedną z dwóch konstrukcji: pojedynczy bolec z zawleczką sprężystą albo ośkę gwintowaną z nakrętką. Pierwszą wyjmujesz kombinerkami, drugą odkręcasz kluczem płaskim 13 lub 14 mm. Rolka po zwolnieniu ośki wypada w dół pod własnym ciężarem, dlatego warto podłożyć kawałek tektury, by nie uszkodzić posadzki.

Nową rolkę wsuwasz wraz z pierścieniami dystansowymi. Te niewielkie tuleje plastikowe lub metalowe decydują o tym, jak blisko siebie pracują bieżnia a ścianka szyny. Brak pierścienia albo zły jego rozmiar powoduje, że rolka ociera się o szynę, generując piski i przyspieszone zużycie. Najczęściej stosowane rozmiary to 5, 7 i 10 mm, w zależności od producenta szyny. W bramach Wiśniowski spotkasz numery 90651 (5 mm), 90652 (7 mm) i 90653 (10 mm), a w systemach Flexi Force odpowiedniki 2065, 2066-05, 2066-07 i 2066-10.

Smarowanie trzpienia to etap, którego nie wolno pominąć. Kabel ośki pokryj cienką warstwą smaru silikonowego lub teflonowego, unikając smarów litowych, które w niskich temperaturach gęstnieją. Cienka warstwa zmniejsza opór wciskania ośki w uchwyt i chroni przed korozją kontaktową między stalą a aluminium, gdy te materiały współpracują w jednym węźle.

Test pracy zacznij od trzech, czterech powolnych cykli ręcznych. Brama powinna poruszać się bez szarpnięć i cichych stuków. Dopiero gdy ruch jest płynny, można włączyć napęd i uruchomić normalne tryby pracy. Na koniec warto sprawdzić, czy odległość rolki od krawędzi szyny jest jednakowa na całej długości toru. Nierówności większe niż 2 mm oznaczają konieczność regulacji pierścieni dystansowych.

Nie rób tego: pięć błędów przy wymianie

Pierwszy błąd to pominięcie pomiaru trzpienia i dobranie rolki „na oko". Różnica milimetra oznacza luz, który skutkuje biciem ośki w uchwycie i charakterystycznym metalicznym stukiem. Drugi to brak pierścieni dystansowych, przez co rolka ociera się o szynę i hałasuje przy każdym ruchu. Trzeci to użycie smaru grafitowego w łożyskach zamkniętych (oznaczenie 2RS lub ZZ), bo grafitem napychasie uszczelkę, ograniczając ruch kulek. Czwarty to zbyt mocne dokręcenie nakrętki ośki, które blokuje obrót rolki i przenosi obciążenie na ścianki łożyska. Piąty to brak zabezpieczenia bramy przed opadnięciem, który kończy się urazem lub kosztownym uszkodzeniem paneli.

Rodzaje rolek i pierścieni dystansowych

Rynek dzieli się na trzy segmenty materiałowe. Nylon, czyli poliamid 6 lub 6.6, dominuje w bramach prywatnych przez wzgląd na cenę i naturalną cichość. Stal, najczęściej węglowa z powłoką cynkową, wybierana jest do bram intensywnie eksploatowanych i przemysłowych. Stal nierdzewna gatunku AISI 304 lub 316 to wybór do środowisk agresywnych, w których rdza pojawiłaby się na zwykłej stali w ciągu dwóch, trzech sezonów.

Łożyska w rolkach różnią się uszczelnieniem. Otwarte (oznaczenie C) wymagają okresowego smarowania, ale oddają ciepło lepiej podczas pracy ciągłej. Zamknięte blaszanymi osłonami (ZZ) są bezobsługowe, lecz w wysokich temperaturach otoczenia mogą pracować z większym oporem. W warunkach domowych różnice są pomijalne, w przemysłowych przesądzają o wyborze.

Pierścienie dystansowe bywają plastikowe lub aluminiowe. Plastikowe (polietylen, poliamid) oferują cichą pracę i tłumienie drgań, aluminiowe zapewniają precyzyjne pozycjonowanie i brak pełzania pod obciążeniem. W bramach Wiśniowski producenci zalecają plastik, w bramach przemysłowych aluminium, choć w praktyce podstawą decyzji pozostaje dostępność konkretnych numerów katalogowych.

Kiedy wymienić rolki, a kiedy cały wózek

Jeśli uchwyt rolki ma luz większy niż 1 mm, wymiana samej rolki nie wystarczy. Luz oznacza zużycie otworu w uchwycie, przez co nawet nowa rolka pracuje z bicia. W bramach krajowych (Wiśniowski, Doco) uchwyty wymienia się kompletem razem z rolkami, w bramach Hörmann uchwyt jest często zintegrowany z panelem i wtedy konieczna jest wymiana całego modułu.

Mieszanie producentów rolek i uchwytów bywa możliwe, ale wymaga zgodności wymiarów. Rolki Flexi Force 574-60 pasują do uchwytów Doco 25229 pod warunkiem identycznej średnicy trzpienia. Zanim kupisz, zmierz otwór w uchwycie i porównaj z trzpieniem rolki. Różnica nawet 0,2 mm prowadzi do luzu w eksploatacji.

Checklist: co zmierzyć przed zakupem

• Średnica trzpienia (11, 12 lub 14 mm)
• Długość rolki bez ośki (42, 114, 119, 160, 195 mm)
• Średnica zewnętrzna bieżni (standard 46 mm, łożysko 6201: 50 mm)
• Typ łożyska (6200ZZ, 6201ZZ, otwarte)
• Producent bramy (tabliczka znamionowa lub numer profilu szyny)
• Liczba rolek do wymiany (komplet na bramę: zwykle 8, 12 lub 16 sztuk)

Materiały i zgodność z przepisami

Brama segmentowa, jako element budynku, podlega normie PN-EN 13241-1, regulującej wymagania bezpieczeństwa dotyczące drzwi i bram przemysłowych, handlowych i garażowych. Norma definiuje m.in. siły operacyjne, zabezpieczenie przed przytrzaśnięciem oraz odporność na obciążenia wiatrem. Rolki i ich mocowania w uchwycie są częścią składową konstrukcji bramy, więc ich wymiana na identyczne lub równoważne pod względem nośności nie narusza deklaracji właściwości użytkowych, o ile brama pozostaje w niezmienionej konfiguracji.

W przypadku bram przeciwpożarowych rolki i uchwyty podlegają dodatkowo wymaganiom normy PN-EN 1634-1, dotyczącej odporności ogniowej. Wymiana rolki w takiej bramie powinna być wykonana z użyciem części oznaczonych znakiem CE i zgodnych z aprobatą techniczną producenta bramy. Samodzielna zamiana na część uniwersalną jest w tej sytuacji niezgodna z dokumentacją i może skutkować utratą odporności ogniowej.

Przy bramach z napędem elektrycznym istotna pozostaje zgodność z normą PN-EN 12453, określającą wymagania bezpieczeństwa dla bram z napędem. Zużyte rolki wpływają na zwiększenie sił operacyjnych, co może powodować, że krawędź zamykająca bramy nie spełnia wymagań normy w zakresie ochrony przed zgnieceniem. W praktyce oznacza to, że brama po wymianie rolek powinna zostać sprawdzona pod kątem działania zabezpieczeń optycznych i listwy stykowej.

Orientacja kosztowa i dalsze kroki

Komplet rolek do typowej bramy garażowej dwustanowiskowej to wydatek rzędu 130-260 PLN w wariancie nylonowym i 220-420 PLN w stalowym. Dodając pierścienie dystansowe i smar silikonowy, całość zamknie się zwykle w kwocie 160-480 PLN, czyli ułamku kosztu wizyty serwisu, który za wymianę kompletu rolek policzy 400-900 PLN z samym robociznem. Różnica uzasadnia samodzielny montaż, pod warunkiem zachowania środków bezpieczeństwa opisanych wyżej.

Jeśli brama ma za sobą więcej niż 50 tysięcy cykli, warto przy okazji wymiany rolek skontrolować stan sprężyn, linek i rolek napinających. Zużycie jednego elementu rzadko chodzi samo, a kompleksowa kontrola pozwala uniknąć powtórnego serwisu za kilka tygodni. W bramach, w których pojawia się rdza na szynach, warto dodatkowo rozważyć wymianę samej szyny, bo zardzewiały tor zniszczy nowe rolki szybciej niż stare.

Specjaliści od bram segmentowych podkreślają, że najczęstszą przyczyną przedwczesnego zużycia rolek jest brak smarowania prowadnic oraz ignorowanie pierwszych oznak pisku. Konserwacja raz na dwa lata, obejmująca smarowanie rolek, trzpieni i prowadnic, wydłuża ich żywotność nawet o połowę. Warto zapisać tę czynność w kalendarzu, zanim pisk ponownie obudzi domowników.

Źródła danych i przepisów: PN-EN 13241-1 (bramy przemysłowe, handlowe i garażowe), PN-EN 1634-1 (odporność ogniowa), PN-EN 12453 (bramy z napędem elektrycznym), katalogi części zamiennych Wiśniowski oraz Flexi Force, dane techniczne producentów łożysk kulkowych zgodne z normą ISO 15.
