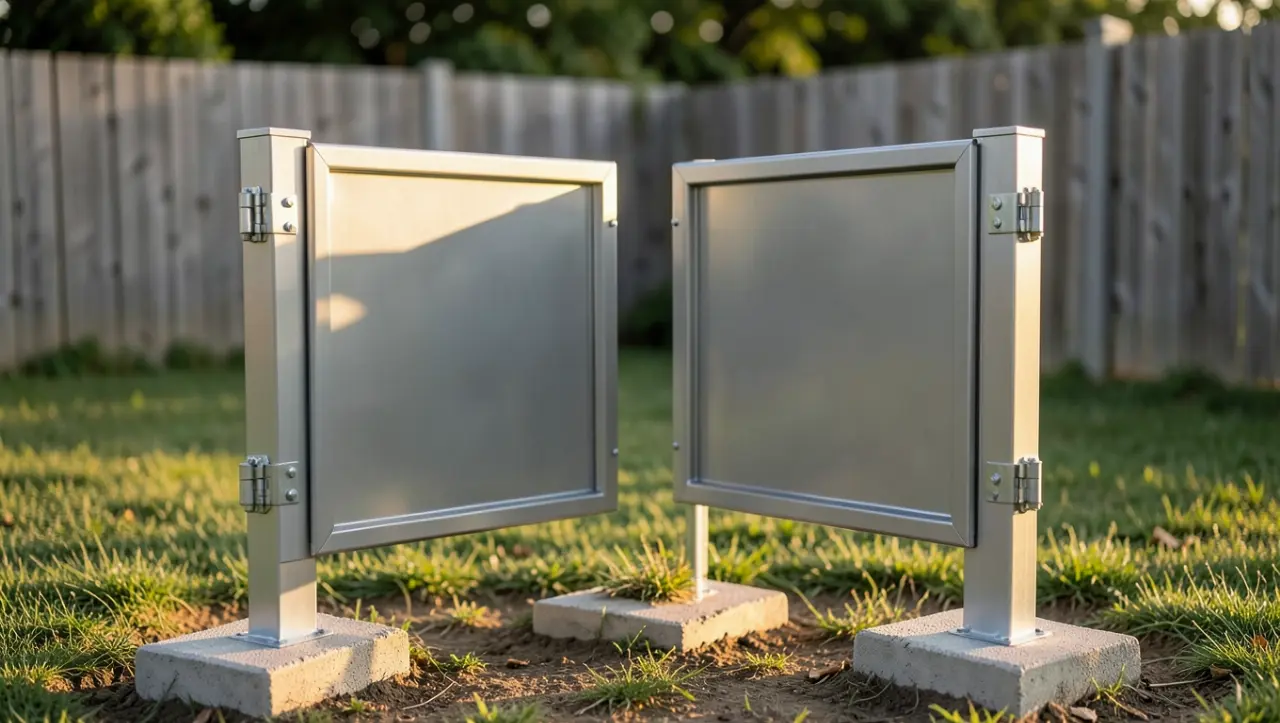

Montaż bramy dwuskrzydłowej do słupków metalowych krok po kroku

Brama dwuskrzydłowa o rozstawie 4 m i wysokości 1,5-2 m to najczęstszy wybór przy domowych ogrodzeniach panelowych, a samodzielny jej montaż na słupkach stalowych zajmuje wprawionemu majsterkowiczowi dwa dni robocze, choć zastyganie fundamentu wymaga kolejnych siedmiu. Ten tekst prowadzi przez cały proces techniczny, od wytyczenia osi, przez zbrojenie i kotwienie, aż po regulację luzu przekątnych oraz konserwację sezonową, z naciskiem na mechanikę, która stoi za każdym etapem.

• Fundament i strefa przemarzania pod słupek metalowy
• Kotwy, dystans i zawieszenie skrzydeł na słupkach stalowych
• Regulacja luzu, zawiasów i przekątnych bramy dwuskrzydłowej
• Konserwacja bramy na słupkach metalowych co sezon
• Kiedy wezwać fachowca, a kiedy robota domowa

Fundament i strefa przemarzania pod słupek metalowy

Montaż bramy dwuskrzydłowej do słupków metalowych zaczyna się od wykopu, którego dno musi zejść poniżej strefy przemarzania gruntu, bo to właśnie zamarzająca woda wywiera parcie rzędu 100-200 kN/m² i w ciągu dwóch zim potrafi wypchnąć płytko osadzony słupek o 2-3 cm. W Polsce głębokość przemarzania waha się od 80 cm w zachodniopomorskim do 120 cm w podlaskim, warto więc sprawdzić mapę klimatyczną dla konkretnego powiatu, zamiast ufać uniwersalnej "zasadzie metra".

Wykop pod słupek przyjmuje przekrój 40 × 40 cm, dno wypełnia podsypka żwirowa (frakcja 16-32 mm) grubości 10 cm, która rozbija kapilarne podciąganie wody i stanowi warstwę drenażową. Beton powinien mieć klasę minimum C20/25 (dawniej B25), a przy bramach cięższych niż 180 kg lub na gruntach gliniastych warto sięgnąć po C30/37, bo różnica w cenie to około 8-12%, a różnica w nośności to niemal 50%.

Zbrojenie fundamentu to cztery pręty podłużne ø12 mm powiązane strzemionami ø6 mm co 25 cm, tworzące klatę o wymiarach 25 × 25 cm. Taki kosz zatopiony w betonie przejmuje naprężenia rozciągające, które powstają w momencie, gdy ciężar skrzydła działa jako dźwignia na styk słupka z fundamentem. Bez zbrojenia beton kruszy się przy pierwszym mocniejszym szarpnięciu wiatru.

Brak warstwy drenażowej z żwiru i beton wylany bezpośrednio na glinę to najczęstszy powód zimowych awarii. Woda stoi w styku z fundamentem, zamarza i dosłownie wyciska słupek do góry.

Przed wlaniem mieszanki warto ustawić kotwy słupkowe (płyty stalowe 150 × 150 × 10 mm z czterema prętami ø12) na szalunku i wypoziomować je niwelatorem. Dopuszczalne odchylenie od pionu wynosi 2 mm na metr wysokości słupka, co przy standardowej bramie 1,8 m daje margines 3,6 mm, łatwy do przekroczenia przy pośpiechu.

Kotwy, dystans i zawieszenie skrzydeł na słupkach stalowych

Słupki metalowe o przekroju minimum 80 × 80 mm lub ø102 mm przyjmuje się na kotwy osadzone w fundamencie w trakcie betonowania, nigdy po. Próba przyspawania płyty bazowej do stwardniałego betonu kotwami wklejanymi to proszenie się o pęknięcie, bo obciążenie bramy działa nie tylko pionowo, ale i poziomo, wyrywając kotwę z żywicy.

Norma PN-EN 13241 dotycząca bram przemysłowych i posesyjnych wymaga, by słupek przenosił obciążenie 1,3 × waga skrzydła w połączeniu z momentem siły wiatru (do 0,7 kN/m² dla strefy I wg PN-EN 1991-1-4). Praktycznie oznacza to, że słupek przy bramie 4 m × 1,6 m z panelem 3D ważącym 35 kg/mb musi utrzymać siłę wyrywającą rzędu 500-700 N, bez uwzględnienia podmuchów.

Rozstaw słupków powinien być o 4 cm szerszy niż światło bramy przy słupkach stalowych i o 7 cm przy murowanych, bo te drugie wymagają większego marginesu na tynk oraz ewentualne odchyłki geometryczne. W tym 4 cm mieści się luz eksploatacyjny (2-3 cm) i tolerancja montażowa (1-2 cm).

Zawiasy regulowane (na śrubach M16 z mimośrodową podkładką) kosztują o 60-90 zł więcej od zawiasów stałych, ale pozwalają skorygować 6 mm opadania skrzydła w ciągu 5 lat bez demontażu. Przy bramie powyżej 3 m różnica w cenie zwraca się po pierwszej zimie.

Zawieszenie skrzydeł zaczyna się od skrzydła cięższego, zwykle z zamkiem, bo ono wymaga precyzyjniejszego ustawienia. Zawias dolny montuje się 15-20 cm nad dolną krawędzią ramy, górny 15-20 cm pod górną, co rozkłada moment zginający na całą wysokość słupka. Każdy zawias musi być wypoziomowany w dwóch płaszczyznach, bo nawet 2 mm przechyłu wywołuje efekt samoczynnego domykania.

Regulacja luzu, zawiasów i przekątnych bramy dwuskrzydłowej

Luz nad gruntem powinien wynosić 4-6 cm, nie mniej, bo zimą lód potrafi unieść nawierzchnię o 3 cm. Zbyt duży luz (ponad 8 cm) z kolei przepuszcza szczeniaka i psuje estetykę, więc optimum to 5 cm, mierzone od najniższego punktu skrzydła w pełnym otwarciu.

Regulacja skrzydła odbywa się w trzech krokach: najpierw luz pionowy (śruba nośna zawiasu), potem luz poziomy (śruba mimośrodowa), na końcu docisk (kontr Nakrętka). Pomiar przekątnych decyduje, czy rama nie jest zwichrowana, dopuszczalna różnica to 3 mm na 2 m, czyli 6 mm przy bramie 4 m. Większa różnica oznacza, że wieszak przyjmuje nierównomierne obciążenie i pierwszy zawias padnie w ciągu dwóch sezonów.

Zamek ryglowy montuje się na słupku biernym, który zamyka się na rygiel pionowy wchodzący w tuleję w fundamentcie lub w dolny rygiel odwracalny (bardziej praktyczny na nierównym terenie). Rygiel górny jest opcjonalny, ale w strefach wiatrowych II i III wg PN-EN 1991-1-4 warto go zamontować, bo skrzydło pod naporem wiatru pracuje jak żagiel i 300 N siły wystarczy, by był obrócił zamek.

Ogranicznik otwarcia (odbojnik w podłożu lub na słupku) pozwala ustawić skrzydło w pozycji 90° lub 110°, bez niego wiatr otwiera bramę do 180° i uderza w słupek sąsiedniego przęsła, a to pęknięcie zawiasu w perspektywie roku.

Automatyka do bramy dwuskrzydłowej: napęd ramieniowy i podziemny

Automatyka do bramy dwuskrzydłowej dobiera się na podstawie dwóch parametrów: wagi skrzydła (do 200 kg dla siłowników ramieniowych klasy rezydencjalnej) i długości skrzydła (do 2,5 m) albo wagi do 800 kg w napędach podziemnych. Napęd ramieniowy kosztuje 2200-3800 zł za komplet, podziemny 4500-7500 zł, ale drugie rozwiązanie znika w nawierzchni, co daje estetykę, której ramak nie daje.

Zasilanie wymaga kabla YDY 3 × 1,5 mm² ułożonego w peszel, doprowadzonego do puszki przy siłowniku, zasilanej z wydzielonego obwodu z zabezpieczeniem B10 A oraz wyłącznikiem różnicowoprądowym 30 mA. Przekrój 1,5 mm² wystarczy na odległość do 25 m, przy dłuższym dystansie trzeba przejść na 2,5 mm², bo spadek napięcia powyżej 5% powoduje, że silnik nie osiąga pełnego momentu.

Bezpieczeństwo automki reguluje norma PN-EN 12453, wymagająca fotokomórek lub listwy krawędziowej, lampy sygnalizacyjnej oraz awaryjnego otwierania (klucz, linka lub odblokowanie). Brak fotokomórek w strefie ruchu pojazdów to realne ryzyko przytrzaśnięcia, które w świetle przepisów prawa budowlanego (art. 5 ust. 1) obciąża właściciela posesji.

Nie instaluj napędu na bramie bez fundamentu poniżej strefy przemarzania. Siłownik przykłada 1500-2500 N przy każdym otwarciu, każde uderzenie w niestabilny słupek powoduje mikropęknięcia, które po 1000 cyklach (2-3 miesiące) stają się widocznym odchyleniem.

Konserwacja bramy na słupkach metalowych co sezon

Konserwacja bramy ogrodzeniowej panelowej na słupkach metalowych dzieli się na dwa przeglądy, wiosenny (kwiecień-maj) i jesienny (październik-listopad), bo w tych właśnie porach roku zmienia się temperatura otoczenia o 15-20°C, a to ona odpowiada za 90% ruchów elementów.

Wiosenny przegląd obejmuje czyszczenie zawiasów z soli i piasku, smarowanie smarem grafitowym lub tytanowym (nie WD-40, bo ten jest środkiem penetrującym, a nie smarem trwałym i po miesiącu wyparuje), sprawdzenie luzu śrub oraz kontrolę powłoki lakierniczej. Smar grafitowy ma strukturę warstwową, dzięki czemu nawet przy silnym docisku warstwy ślizgają się po sobie, podczas gdy smar litowy wypiera się poza strefę tarcia.

Jesienią kluczowa jest regulacja zawiasów, bo lato powoduje rozszerzenie cieplne ramy (stal rośnie o 1,2 mm na metr przy 40°C), a jesienią wraca do pierwotnego wymiaru. Bez regulacji luz poziomy rośnie o 3-4 mm, co w bramie 4 m oznacza, że skrzydło zaczyna ocierać o słupek przy temperaturze poniżej 5°C.

Korekta powłoki lakierniczej po 2-3 latach to naturalny cykl, powłoka poliestrowa utwardzana w piecu traci 5-10 µm rocznie, a gdy odsłonięty zostaje cynk, pojawia się biała korozja. Miejscowe przemalowanie zaprawkowe przedłuża żywotność o 5-7 lat, koszt to 30-50 zł na puszkę farby i 2 godziny pracy.

Przy bramach z fotokomórkami warto jesienią przetrzeć szybki czujników, bo rosa i pył ograniczają zasięg o 30-40%, a to powoduje, że brama zaczyna się cofać bez powodu. Prosta ściereczka z mikrofibry raz w miesiącu rozwiązuje 80% problemów z automatyką.

Kiedy wezwać fachowca, a kiedy robota domowa

Samonodzielny montaż ma sens przy bramach do 4 m światła, na gruntach piaszczystych lub gliniastych o niskim poziomie wód gruntowych, z panelami do 1,8 m wysokości. Powyżej tych parametrów rośnie ryzyko błędu, którego naprawa kosztuje więcej niż wynajęcie ekipy z 2-3 letnim doświadczeniem.

Fachowca warto zaangażować, gdy teren ma spadek powyżej 3% (brama wymaga schodkowania), gdy grunt jest nasypowy (konieczne badanie geotechniczne), gdy ma być automatyka podziemna (wymaga precyzyjnego ustawienia puszki względem poziomu nawierzchni) lub gdy brama waży ponad 350 kg. W takich przypadkach montaż domowy zajmuje 4-5 dni, a ekipa robi to w 1,5-2 dni, a gwarancja obejmuje geometrię, nie tylko "trzyma się i nie spadło".

Brak prądu na działce i brak planów na jego doprowadzenie w ciągu 6 miesięcy to sygnał, by odłożyć automatykę, ale nie bramę. Można ją zmontować teraz ręcznie, a napęd dodać w przyszłości, pod warunkiem, że fundament i słupek są przygotowane pod przyszłe obciążenie: wtedy kotwa musi mieć płytę 200 × 200 × 12 mm, a nie 150 × 150 × 10 mm.

Montaż bramy dwuskrzydłowej do słupków metalowych to projekt weekendowy tylko wtedy, gdy etap przygotowawczy trwał kilka tygodni i obejmował planowanie, pomiary, zakupy i kontrolę dostaw. Pośpiech w pierwszym dniu (zły poziom, za płytki fundament, brak podsypki) oznacza poprawki w trzecim dniu, a te kosztują trzykrotnie więcej niż zrobienie wszystkiego raz, a porządnie.

Źródła i normy: PN-EN 13241 (bramy, wymagania bezpieczeństwa), PN-EN 12453 (bramy z napędem, bezpieczeństwo użytkowania), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 206 (beton, wymagania i właściwości), Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Mapy stref przemarzania: Instytut Geografii i Przestrzennego Zagospodarowania PAN, dane klimatyczne IMGW-PIB.
