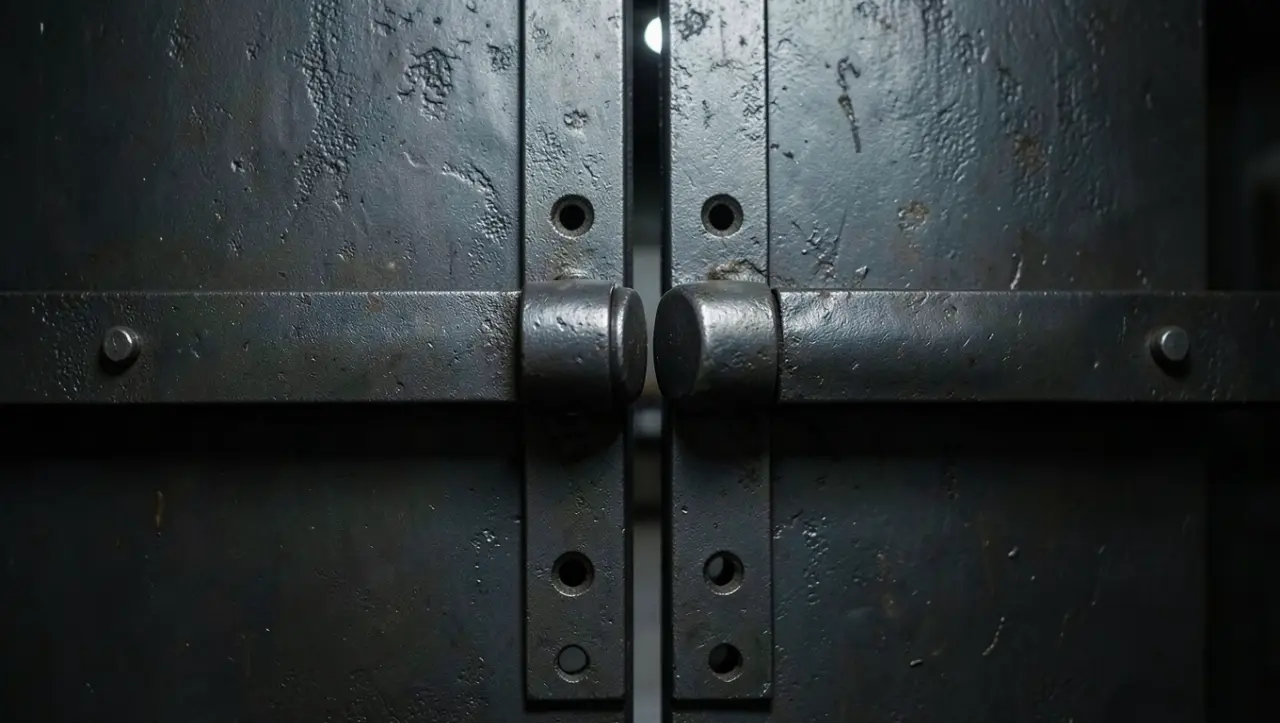

Jakie zawiasy do bramy dwuskrzydłowej ciężkiej?

Kryteria doboru zawiasów do ciężkiej bramy

Prawidłowy dobór zawiasów do bramy dwuskrzydłowej ciężkiej zaczyna się od uczciwego zmierzenia masy obu skrzydeł, a nie od ich wizualnej oceny. Różnica między bramą 180 kg a 320 kg wymaga zupełnie innego osprzętu, choć na pierwszy rzut oka wyglądają identycznie. Najprostsza zasada mówi: obliczoną masę jednego skrzydła pomnóż przez 1,3, a uzyskasz minimalną nośność jednego zawiasu, jaką powinien deklarować producent w karcie technicznej.

• Kryteria doboru zawiasów do ciężkiej bramy
• Regulowane, toczone czy pasowe - co udźwignie skrzydło
• Montaż zawiasów na słupku stalowym, murowanym i klinkierowym
• Ile zawiasów zamontować i jak je rozmieścić
• Najczęstsze błędy montażowe i ich konsekwencje
• Konserwacja, przegląd po zimie i wymiana sworznia
• Checklist przed zakupem zawiasów
• Powiązanie z furtką - te same zasady, lżejsze zawiasy

Sama masa to jednak zaledwie punkt wyjścia, ponieważ dochodzą jeszcze wymiary geometryczne. Skrzydło o wysokości 2 metrów działa jak wydłużona dźwignia, która wielokrotnie zwiększa moment siły przenoszony na dolny zawias, szczególnie przy silnym wietrze bocznym. Im większa powierzchnia, tym większy moment wywracający, co w praktyce oznacza konieczność stosowania śrub o większej średnicy, na przykład M20 zamiast M16.

Rodzaj wypełnienia ma znaczenie, którego wielu inwestorów w ogóle nie bierze pod uwagę. Blacha trapezowa ważąca około 4-6 kg na metr kwadratowy zachowuje się inaczej niż pełna blacha 3 mm o masie 24 kg/m², a jeszcze gorzej reaguje wypełnienie drewniane lub z profili zamkniętych 60x40x2 mm. Pełne, ciężkie wypełnienie generuje drgania przy zamykaniu, dlatego zawias musi tłumić te siły, a jedynie sztywne, toczone modele z tuleją ślizgową radzą sobie z tym bez luzowania po sezonie.

Klimat decyduje o materiale i wykończeniu, nie o samej nośności. W strefach nadmorskich dochodzi do stałego kontaktu z aerozolem solnym, który w ciągu dwóch lat potrafi przegryźć powłokę cynkową o grubości poniżej 8 mikronów. W rejonach górskich cykle zamrażania i rozmrażania wody w mikropęknięciach potrafią rozsadzić niskiej jakości odlew, dlatego w klimacie narażonym na mróz warto szukać zawiasów kutych lub toczonych ze stali S235/S355, a nie odlewanych z żeliwa szarego.

Na koniec pozostaje intensywność użytkowania, która przekłada się na dobór średnicy sworznia i jakości łożyska. Brama wjazdowa na prywatną posesję, otwierana pięć razy dziennie, wytrzyma 20 lat na zawiasach klasy średniej, ale ta sama brama przy firmie kurierskiej, pracująca 200 razy dziennie, wymaga sworznia fi 30 mm ze stali hartowanej i wymiennej tuleji ślizgowej.

Wskazówka: poproś sprzedawcę o kartę techniczną z deklarowaną nośnością pary zawiasów i materiałem sworznia. Jeśli karta milczy o normie PN-EN 1935 lub nie podaje konkretnej masy w kilogramach, traktujesz produkt jako niepewny.

Regulowane, toczone czy pasowe - co udźwignie skrzydło

Trzy dominujące konstrukcje zawiasów na rynku odpowiadają trzem różnym filozofiom montażu i trzem różnym przedziałom cenowym. Zawias regulowany (śrubowy) pozwala korygować położenie skrzydła po montażu, co ratuje sytuację przy nierównych słupkach lub lekkim osiadaniu fundamentu. Wersja toczona pracuje na tulei ślizgowej i sworzniu hartowanym, dzięki czemu przenosi największe obciążenia przy minimalnym tarciu. Zawias pasowy (płaski, przykręcany) jest najtańszy, ale sprawdza się tylko przy lekkich skrzydłach do 80 kg.

Tabela porównawcza trzech typów zawiasów do ciężkiej bramy dwuskrzydłowej

Zawias regulowany M16 świetnie sprawdza się w bramach o masie skrzydła od 100 do 170 kg, typowych dla posesji z wypełnieniem z profili 40x40x2 mm. Śruba M16 ze stali klasy 8.8 ma granicę plastyczności 600 MPa, co w połączeniu z ramieniem dźwigni 60 mm daje bezpieczny moment obrotowy powyżej 280 Nm. Przekłada się to wprost na realne obciążenie pionowe, jakie zawias przeniesie bez odkształcenia.

Wersja M20 wchodzi do gry, gdy skrzydło przekracza 180 kg lub ma ponad 2,2 metra wysokości. Średnica sworznia rośnie z 16 do 20 mm, a samo gniazdo jest masywniejsze, co poprawia odporność na wyrwanie przy bocznym wietrze. Trzeba jednak pamiętać, że regulacja M20 wymaga większego otworu montażowego i szerszego słupka, ponieważ główka śruby zajmuje około 32 mm średnicy.

Zawias toczony fi 30x100 mm to klasa ciężka, zarezerwowana dla bram przemysłowych i reprezentacyjnych. Sworzeń o średnicy 30 mm ze stali hartowanej 42CrMo4 pracuje na tulei z brązu lub tworzywa samosmarującego, co minimalizuje tarcie i eliminuje piski. Nośność przekracza 500 kg na skrzydło, ale montaż jest wymagający, ponieważ wymaga precyzyjnego wywiercenia otworu fi 30 mm w słupku i zastosowania tulei wmurowanej lub przyspawanej.

Zawias pasowy, choć tani i prosty, kompletnie nie nadaje się do ciężkiej bramy dwuskrzydłowej. Jego nośność 60-80 kg wynika z grubości blachy 4-5 mm i długości ramienia 80 mm, co przy większych masach prowadzi do odginania się płaskownika. Stosuj go wyłącznie przy furtkach o masie do 50 kg, gdzie pełni funkcję dekoracyjną i lekką.

Uwaga: zawias regulowany nie wybacza błędów spawalniczych. Jeśli spawasz go do słupka bez uprzedniego ustawienia geometrii, regulacja śrubą nie skompensuje krzywego położenia osi obrotu. W bramach dwuskrzydłowych oznacza to rozjazd skrzydeł na dole przy zamykaniu.

Montaż zawiasów na słupku stalowym, murowanym i klinkierowym

Słupek stalowy z profila 100x100x5 mm to najprostszy i najpewniejszy substrat montażowy, ponieważ pozwala na spawanie, nitowanie i montaż przelotowy. Najczęściej stosuje się spawanie elektrodą otuloną lub MIG/MAG, przy czym spaw musi mieć minimum 4 mm grubości i długości 50 mm po każdej stronie ucha zawiasu. Przed spawaniem warto ustawić zawias na klinie drewnianym i skontrolować pionie poziomicą, ponieważ po przyspawaniu korekta jest już niemożliwa.

Alternatywą dla spawania są nitonakrętki M16 lub M20, wciskane w uprzednio wywiercony otwór. Nitonakrętka zapewnia połączenie o wytrzymałości 800-1200 N na ścinanie, co w większości zastosowań prywatnych w zupełności wystarcza. Wymaga jednak dostępu do prasy hydraulicznej lub specjalnej głowicy, dlatego w warunkach garażowych lepiej sprawdza się montaż przelotowy przez otwór fi 17 mm w słupku, z nakrętką kontrującą od wewnątrz.

Słupek murowany z bloczków betonu komórkowego lub pustaków ceramicznych wymaga zupełnie innego podejścia, ponieważ kołki rozporowe w takim materiale po prostu nie trzymają. Rozpórka kołka opiera się o cienkie ścianki pustaka, które pod obciążeniem 150 kg wyłamują się w ciągu kilku miesięcy, a skrzydło zaczyna opadać na jedną stronę. Prawidłowym rozwiązaniem jest kotwa chemiczna na bazie żywicy winyloestrowej, wklejana w otwór fi 18 mm na głębokość 130 mm. Kotwa wiąże śrubę M16 z materiałem ścianki na zasadzie adhezji, a nie rozpierania, dzięki czemu nośność sięga 8-12 kN na wyrywanie.

Słupek klinkierowy jest najbardziej wymagający, ponieważ nie pozwala na kotwienie w licu ze względu na estetykę i ryzyko pęknięcia klinkieru. Rozwiązaniem jest tuleja wmurowana lub szyld montażowy zakotwiony w rdzeniu słupka. Tuleja wmurowana to rura stalowa fi 40 mm osadzona w betonie rdzenia podczas murowania, a następnie wykorzystana do przykręcenia zawiasu śrubą przelotową M16 lub M20. Szyld montażowy przykręca się kotwą chemiczną do rdzenia przez otwór wywiercony w klinkierze, a następnie mocuje do niego zawias, maskując miejsce mocowania ozdobną rozetką.

Przed przystąpieniem do montażu warto wykonać otwory montażowe wiertłem SDS Plus fi 16 mm, używając poziomicy laserowej do zachowania jednej osi obrotu na obu skrzydłach. Różnica wysokości osi zawiasów między prawym a lewym słupkiem nie może przekraczać 2 mm, ponieważ przy dwóch skrzydłach po 200 kg każde nawet drobna rozbieżność prowadzi do szarpania przy zamykaniu i nierównomiernego zużycia sworzni.

Koszt robocizny przy montażu zawiasów na gotowej bramie waha się od 250 do 600 zł za komplet, w zależności od typu słupka i regionu Polski. Najtańszy jest montaż na słupku stalowym, najdroższy na klinkierowym z tuleją wmurowaną, ponieważ wymaga koordynacji z murarzem na etapie wznoszenia ogrodzenia.

Rada praktyka: przy bramach powyżej 2 metrów szerokości skrzydła warto zaplanować montaż zawiasu górnego i dolnego jednocześnie, używając prowizorycznego zastrzału z kantówki. Dzięki temu oś obrotu pozostaje prostopadła do podłoża, a skrzydło nie opada pod własnym ciężarem w trakcie ustawiania.

Ile zawiasów zamontować i jak je rozmieścić

Standardem dla bramy dwuskrzydłowej ciężkiej są dwa zawiasy na każde skrzydło, o ile jego wysokość nie przekracza 2 metrów, a wypełnienie nie jest pełną blachą 3 mm. Rozmieszczenie opiera się na prostej zasadzie fizyki: dolny zawias przejmuje około 70% masy skrzydła, ponieważ środek ciężkości leży nisko, bliżej dolnej krawędzi. Górny zawias odpowiada głównie za stabilizację i utrzymanie geometrii podczas wiatru.

Dolny zawias powinien znajdować się 15-25 cm od dolnej krawędzi skrzydła, a górny analogicznie od górnej krawędzi. Taki układ minimalizuje moment siły działający na każdy z zawiasów i zapobiega efektowi klapy, kiedy brama otwiera się ciężko i opada na końcu ruchu. Przy skrzydle o masie 180 kg i ramieniu 20 cm od krawędzi moment działający na zawias dolny wynosi około 350 Nm, a na górny 150 Nm, co mieści się w nośności zawiasów M16.

Trzeci zawias wchodzi do gry przy skrzydłach powyżej 2 metrów wysokości lub przy wypełnieniu pełnym z blachy 3 mm. W takim układzie trzy zawiasy rozkładają obciążenie bardziej równomiernie, a środkowy pełni dodatkowo rolę zabezpieczenia na wypadek zużycia jednego z pozostałych. Rozmieszczenie wygląda wtedy następująco: dolny 15-25 cm od dołu, środkowy dokładnie w połowie wysokości, górny 15-25 cm od góry.

  ┌──────────────┐   ← górna krawędź
  │              │
  │   [Z3]       │   ← zawias górny (15-25 cm od góry)
  │              │
  │              │
  │              │
  │   [Z2]       │   ← zawias środkowy (opcjonalny, powyżej 2 m)
  │              │
  │              │
  │              │
  │   [Z1]       │   ← zawias dolny (15-25 cm od dołu)
  └──────────────┘   ← dolna krawędź

Przy bramach z automatyką rozmieszczenie zawiasów wymaga uwzględnienia ramienia siłownika, ponieważ punkt mocowania ramienia do skrzydła często pokrywa się z osią środkowego zawiasu. Warto o tym pomyśleć przed montażem, ponieważ późniejsza korekta wiąże się z przewiercaniem skrzydła i osłabieniem jego sztywności.

W bramach dwuskrzydłowych oba skrzydła powinny mieć identyczne rozmieszczenie zawiasów względem swoich krawędzi, co zapewnia symetrię i równe obciążenie słupków. Różnica nawet 5 cm w położeniu dolnego zawiasu między prawym a lewym skrzydłem sprawi, że jedno z nich będzie otwierać się lżej, a drugie ciężej, co w dłuższej perspektywie prowadzi do różnic w osiadaniu i konieczności ponownej regulacji.

Najczęstsze błędy montażowe i ich konsekwencje

Najgroźniejszym błędem jest kotwienie kołkami rozporowymi w pustakach ceramicznych lub bloczkach z betonu komórkowego. Ścianki pustaka mają grubość 8-12 mm i pod obciążeniem ścinającym pękają w ciągu pierwszego sezonu zimowego. Skrzydło opada wtedy o 2-4 cm, rygiel nie trafia w otwór, a brama zaczyna szurać o nawierzchnię. Naprawa wymaga wycięcia zawiasu, wykucia większego otworu i zastosowania kotwy chemicznej, co na słupku klinkierowym oznacza niestety często demontaż dwóch warstw cegły.

Drugą powszechną pomyłką jest brak zapasu nośności przy wyborze zawiasu. Wielu inwestorów dobiera zawias „na styk", czyli nośność pary równa masie skrzydła, zapominając o obciążeniach dynamicznych. Porywisty wiatr boczny o prędkości 20 m/s wywiera na bramę 2 metrowej wysokości siłę około 50 kg/m², co przy skrzydle 3 m² daje dodatkowe 150 kg obciążenia. Bez 30% zapasu zawias zaczyna się odkształcać plastycznie po pierwszej silnej wichurze.

Spawanie zawiasów bez zabezpieczenia antykorozyjnego to trzeci błąd, który ujawnia się najczęściej po 3-5 latach. Miejsce spawu ma strukturę gruboziarnistą, bardziej podatną na korozję niż materiał rodzimy, a jeśli farba zostanie nałożona pędzlem bez odtłuszczenia i zagruntowania, woda wnika w mikropory i w ciągu dwóch zim zamienia spoinę w rdzawą breję. Prawidłowe zabezpieczenie polega na oczyszczeniu spawu szczotką drucianą, odtłuszczeniu acetonem, nałożeniu podkładu epoksydowego i dopiero potem farby nawierzchniowej lub cynkowaniu ogniowym.

Źle ustawiona oś obrotu to czwarty problem, który nie jest widoczny od razu, ale objawia się po kilku miesiącach. Jeśli oś dolnego i górnego zawiasu nie leżą w jednej linii pionowej, skrzydło pracuje na skręcanie, a to prowadzi do luzów w tulejach i trzasków przy otwieraniu. W skrajnych przypadkach oś rozbieżna o 5 mm powoduje, że skrzydło o masie 200 kg wymaga przy otwieraniu siły o 30% większej niż przy osi prawidłowej.

Piątym błędem jest osadzenie zawiasu bez tulei dystansowej w słupku klinkierowym. Klinkier nie toleruje punktowego docisku śruby, dlatego brak tulei stalowej fi 30 mm rozprowadzającej obciążenie prowadzi do pęknięcia cegły w promieniu 10 cm od zawiasu. Konsekwencją jest konieczność wymiany jednej lub dwóch cegieł i ponownego osadzenia zawiasu, co na gotowej bramie oznacza jej demontaż.

Szóstym, mniej oczywistym błędem, jest montaż zawiasów bez smarowania wstępnego. Nowe zawiasy toczone mają tuleję suchą, co przy pierwszych otwarciach powoduje opór i ścieranie. Jednorazowe nasączenie smarem silikonowym lub grafitowym redukuje tarcie startowe o 40% i wydłuża żywotność tulei o 3-5 lat.

Siódmym błędem jest ignorowanie kierunku otwierania przy wyborze zawiasu lewego lub prawego. Zawiasy toczone i regulowane mają kierunkowość, ponieważ sworzeń jest zabezpieczony zawleczką lub nakrętką po jednej stronie. Zamontowanie zawiasu lewego po prawej stronie wymusza demontaż i obrócenie sworznia, a w przypadku wersji z zawleczką może być w ogóle niemożliwe.

Konserwacja, przegląd po zimie i wymiana sworznia

Zawiasy do bramy dwuskrzydłowej ciężkiej wymagają przeglądu minimum raz w roku, najlepiej wczesną wiosną, po sezonie mrozów i śniegu. Podczas przeglądu warto poruszać skrzydłem ręcznie i wsłuchać się w odgłosy pracy. Trzaski i zgrzytanie sygnalizują brak smaru lub zużytą tuleję, a metaliczny dźwięk przy otwieraniu może oznaczać mikropęknięcie sworznia, co kwalifikuje go do natychmiastowej wymiany.

Smarowanie powinno odbywać się smarem grafitowym, silikonowym lub teflonowym w sprayu, aplikowanym przez otwór smarowy w tulei lub bezpośrednio na sworzeń po zdjęciu zawleczki. Popularny smar litowy nie nadaje się do zawiasów bramowych, ponieważ zmywa go woda i zimą twardnieje, tworząc zamiast warstwy ochronnej blokadę smarną. Smarowanie raz w roku wystarczy w bramach prywatnych, w bramach firmowych warto powtarzać je co 6 miesięcy.

Wymiana sworznia to operacja, która powinna zająć maksymalnie 30 minut na jeden zawias. Wymaga zdjęcia zawleczki lub odkręcenia nakrętki, wyjęcia starego sworznia, oczyszczenia tulei z rdzy i starego smaru, nałożenia nowego smaru oraz włożenia nowego sworznia ze stali hartowanej. Nie warto stosować sworzni ze stali zwykłej, ponieważ ich twardość 200 HB nie wytrzymuje obciążeń dynamicznych i ściera się po 2-3 sezonach.

W bramach narażonych na sól drogową, szczególnie w pobliżu ulic i chodników zimą, warto rozważyć coroczne mycie zawiasów ciepłą wodą z dodatkiem detergentu i pokrycie ich woskiem ochronnym. Sól chlorkowa potrafi w ciągu jednego sezonu zniszczyć powłokę cynkową, dlatego ochrona antykorozyjna w takich warunkach musi być traktowana priorytetowo.

Checklist przed zakupem zawiasów

• Masa skrzydła zmierzona wagą lub oszacowana na podstawie masy profili i wypełnienia, powiększona o 30% zapasu.
• Wymiary bramy (wysokość i szerokość skrzydła) oraz typ wypełnienia wpisane do notatnika przed wyborem.
• Typ słupka (stalowy, murowany, klinkierowy) determinujący metodę mocowania.
• Karta techniczna z nośnością w kg, materiałem sworznia i normą PN-EN 1935 lub równoważną.
• Kompletność zestawu: sworzeń, tuleja ślizgowa, podkładka, zawleczka lub nakrętka, ewentualnie tuleja wmurowana do klinkieru.

Powiązanie z furtką - te same zasady, lżejsze zawiasy

Furtka w tej samej posesji co brama dwuskrzydłowa rządzi się dokładnie tymi samymi prawami fizyki, tyle że w mniejszej skali. Skrzydło furtki o szerokości 1 metra i wysokości 1,8 metra waży zwykle 40-80 kg, co pozwala stosować zawiasy regulowane M12 lub pasowe o nośności 60-100 kg. Zasada rozmieszczenia pozostaje identyczna: zawias dolny 15-25 cm od dołu, górny 15-25 cm od góry.

Przy furtkach z automatyką elektrozaczep warto wybrać zawias z możliwością regulacji w trzech płaszczyznach, ponieważ elektrozaczep wymaga precyzyjnego spasowania z blachą zaczepową w słupku. Zawias M12 z regulacją przód-tył i góra-dół rozwiązuje ten problem bez konieczności przewiercania furtki.

Słupek klinkierowy przy furtce wymaga tych samych tulei wmurowanych co brama, dlatego przy wznoszeniu ogrodzenia warto od razu zaplanować osadzenie tulei pod zawiasy furtki w trzecim filarze ogrodzenia. Koszt tulei stalowej fi 30 mm to około 15-25 zł, a oszczędność czasu przy późniejszym montażu kilkugodzinna.

Łączny koszt kompletu zawiasów do bramy dwuskrzydłowej ciężkiej o masie skrzydła 200 kg waha się od 400 do 1100 zł za parę na skrzydło, w zależności od wybranego typu. Do tego dochodzi koszt kotew chemicznych (40-80 zł na słupek), ewentualnych tulei wmurowanych (15-25 zł sztuka) oraz robocizny (250-600 zł za całość). Przy słupku klinkierowym i zawiasie toczonym całkowity koszt osprzętu i montażu może sięgnąć 3500-4500 zł za całą bramę.

Czas montażu doświadczonej ekipy to 4-8 godzin przy słupkach stalowych, 6-12 godzin przy murowanych z kotwą chemiczną i 8-16 godzin przy klinkierowych z tuleją wmurowaną. Czas schnięcia kotwy chemicznej wynosi od 45 minut do 24 godzin w zależności od temperatury, co przy montażu wczesną wiosną wymusza przerwę technologiczną przed obciążeniem zawiasów masą skrzydła.

Inwestor planujący wymianę starych zawiasów na nowe musi liczyć się z koniecznością demontażu skrzydeł, ponieważ gwintowane śruby w słupkach murowanych potrafią skorodować tak mocno, że ich odkręcenie wymaga przecinaka lub szlifierki. Koszt samej wymiany zawiasów jest wtedy wyższy o 200-400 zł, ponieważ dochodzi czas na demontaż i ewentualne odnowienie słupków.

Jakie zawiasy wybrać do swojej bramy? Zacznij od zmierzenia masy skrzydła, określ typ słupka, a potem dobierz zawias z 30% zapasem nośności. Te trzy kroki w połączeniu z prawidłowym montażem gwarantują, że brama przetrwa dekadę bez luzów i regulacji.

Źródła danych i norm: PN-EN 1935 (okucia budowlane - zawiasy jednoosiowe), karty techniczne producentów zawiasów regulowanych i toczonych (dostępne w sklepach z okuciami bramowymi), Eurokod 3 (PN-EN 1993) w zakresie obliczeń połączeń stalowych, doświadczenia własne z montażu bram posesyjnych i przemysłowych. Dodatkowe informacje o nośności profili stalowych dostępne w katalogach producentów stali (ArcelorMittal, Stalprodukt) oraz w tablicach profili zamkniętych publikowanych w branżowych portalach budowlanych.
