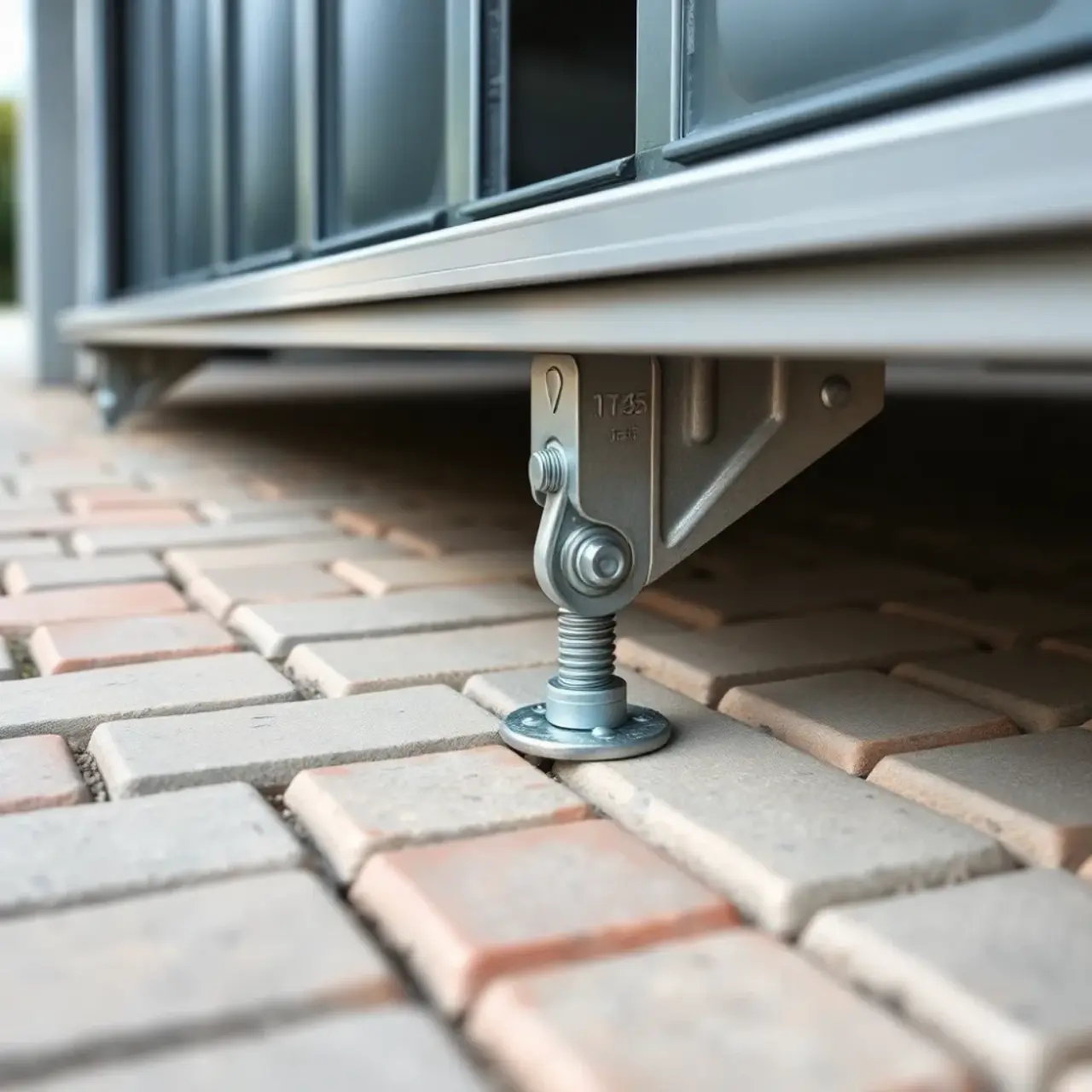

Jak zakotwiczyć garaż blaszany do kostki i spać spokojnie

Jeden silniejszy podmuch wiatru potrafi przesunąć blaszaka o pół metra, a w skrajnych przypadkach położyć go na aucie sąsiada albo na ogrodzeniu. Zakotwienie garażu blaszanego do kostki brukowej to nie kwestia estetyki, lecz fizyki: konstrukcja o masie 200-400 kg, wystawiona na parcie wiatru sięgające 0,5-1,0 kN/m² w strefach I-III wg PN-EN 1991-1-4, musi mieć punkty mocowania rozmieszczone zgodnie z zasadami statyki, a nie „na oko". Poniżej znajdziesz konkretną ścieżkę: od oceny podbudowy, przez wybór metody, po wiercenie i uszczelnienie, bez lania wody i bez przepłacania ekipie za to, co spokojnie zrobisz sam w sobotę.

• Dlaczego kostka brukowa to nie fundament i co z tego wynika
• Kotwy trzpieniowe, bloczki czy wylewka: co wybrać
• Krok po kroku: montaż kotew trzpieniowych do gotowej kostki
• Najczęstsze błędy przy mocowaniu blaszaka do kostki
• Checklista przed montażem

Dlaczego kostka brukowa to nie fundament i co z tego wynika

Kostka brukowa to warstwa wykończeniowa o grubości 6-8 cm, ułożona na podsypce piaskowej 3-5 cm, spoczywającej na podbudowie z kruszywa lub chudego betonu. Sama w sobie nie przejmuje sił rozciągających ani momentów obrotowych, jakie generuje wiatr działający na blaszaka o powierzchni czołowej rzędzie 10-15 m². Kotwienie w kostkę bez sprawdzenia, co leży pod nią, kończy się wyrywaniem pojedynczych kostek i punktowym osiadaniem.

Podbudowa piaskowo-cementowa powinna mieć 20-30 cm grubości i być zagęszczona zagęszczarką płytową (minimum 100-150 kg, dwie do trzech przejść po każdym miejscu). Współczynnik zagęszczenia Is nie może spaść poniżej 0,97. Bez tego parametry kotwy w betonie pod kostką są iluzoryczne: wiertło trafia w luźny materiał i kotwa trzpieniowa nie uzyskuje wymaganego oporu wyrywającego (minimum 5-8 kN dla blaszaka 3×5 m).

Typowy błąd: wiercenie przez kostkę prosto w piasek i osadzanie kotwy „na żywicę", z nadzieją że żywica sama złapie. Żywica chemiczna (poliestrowa lub epoksydowa) wymaga czystego, suchego betonu klasy minimum C16/20. W piasku po prostu nie zastygnie i nie przeniesie obciążenia. Sprawdź więc przed wierceniem, czy pod kostką faktycznie masz beton, stabilizację cementową albo przynajmniej 30 cm dobrze zagęszczonego kruszywa.

Jak sprawdzić podbudowę bez rozbierania kostki

Najprościej zrobić odkrywkę w narożniku garażu: wyciągnąć jedną kostkę łomem, odsłonić 30 cm podbudowy i ocenić strukturę. Jeśli po kopnięciu łopatą idzie łatwo, masz piasek. Jeśli trzeba użyć kilofu, jest stabilizacja lub chudy beton. Czas poświęcony na tę kontrolę zwraca się przy pierwszej większej wichurze, gdy blaszak sąsiada ląduje na trawniku, a Twój stoi jak przyklejony.

Kotwy trzpieniowe, bloczki czy wylewka: co wybrać

Trzy sprawdzone metody dominują w praktyce: kotwy trzpieniowe (wbijane do betonu przez kostkę), bloczki betonowe 20×20×40 cm rozmieszczone wzdłuż obwodu oraz wylewka betonowa wykonana przed ułożeniem kostki. Każda z nich ma inny koszt, czas montażu i trwałość, a także inną odporność na wiatr w zależności od strefy obciążenia.

Kotwy trzpieniowe to najszybsze rozwiązanie dla osób, które już mają kostkę i nie chcą jej rozbierać. Stalowy trzpień o średnicy 10 mm i długości 100-120 mm, osadzony w betonie pod kostką, przenosi siłę wyrywającą rzędu 6-10 kN. Moment dokręcenia nakrętki M10 wynosi 35-45 Nm. Wymaga to wiertarki udarowej z wiertłem do betonu 12 mm i osadzania na kotwę chemiczną lub mechaniczną. W strefie I (wiatr do 22 m/s) wystarcza na blaszaka 3×5 m; w strefie III trzeba gęściej.

Bloczki betonowe to kompromis między szybkością a trwałością. Bloczek 20×20×40 cm, ułożony w wykopie 30 cm i zalany betonem C16/20, waży około 18 kg i sam z siebie stanowi balast. Rozmieszczenie co 1,5-2 m wzdłuż obwodu daje 4-6 punktów mocowania. Blaszak mocowany jest do bloczka śrubą M10 przez otwór w dolnej ramie. Metoda nie wymaga wiercenia w gotowej kostce, więc sprawdza się, gdy podbudowa jest słaba.

Wylewka betonowa o grubości minimum 10 cm, zbrojona siatką stalową 4 mm o oczku 15×15 cm, to rozwiązanie na 30+ lat. Wykonywana jest przed ułożeniem kostki, więc sensowna przy nowej inwestycji. Wymaga szalunku, zbrojenia i czasu wiązania (minimum 7 dni przed obciążeniem). W regionach nadmorskich i w strefie III to jedyna rozsądna opcja dla blaszaków większych niż 4×6 m.

Porównanie metod w liczbach

Krok po kroku: montaż kotew trzpieniowych do gotowej kostki

Zacznij od wyrównania terenu i kontroli spadków. Blaszak powinien stać na kostce o spadku 1-2% w kierunku od bramy, aby woda nie stała pod progiem. Poziomnicą 1,5-2 m sprawdź wszystkie cztery narożniki. Tolerancja: ±5 mm na całej długości garażu. Większe odchyłki powodują, że brama nie domyka się lub dach odkształca się pod ciężarem śniegu.

Wyznacz punkty kotwienia: cztery narożniki to obowiązek, a w blaszakach dłuższych niż 4 m dodatkowe punkty co 2 m wzdłuż dłuższych ścian. Na blaszaka 3×5 m daje to 8 punktów. Zaznacz je kredą lub markerem na kostce, odmierzając od narożników ramy dolnej. Pamiętaj, że kotwa musi trafić w ramę, nie w ścianę boczną.

Wierć otwory wiertarką udarową z wiertłem 12 mm do betonu. Głębokość otworu: minimum 110 mm dla kotwy 100 mm (10 mm zapasu na żywicę). Prędkość obrotowa: 800-1200 obr/min, bez udaru przy wierceniu w samej kostce, z udarem po wejściu w podbudowę. Wyczyść otwór z pyłu sprężarką lub pompką, inaczej żywica nie zwiąże z podłożem.

Osadź kotwę na żywicy chemicznej (poliuretanowa lub poliestrowa, nie winyloestrowa). Wypełnij otwór żywicą od dna ku górze (ok. 2/3 objętości), wkręć kotwę ruchem obrotowym, wyrównaj z ramą blaszaka. Czas wiązania: 10-30 minut w temperaturze 20°C, do 2 godzin przy 5°C. Nie obciążajaj kotwy przed upływem czasu utwardzania podanego na opakowaniu.

Uszczelnij połączenie masą poliuretanową odporną na UV. Szczelina między kotwą a kostką to miejsce, w które wchodzi woda, zamarza i rozsadza materiał. Warstwa masy 3-5 mm wokół trzpienia eliminuje ten problem. Nadmiar zetrzyj szpachelką po 10 minutach, zanim masa zacznie wiązać.

Najczęstsze błędy przy mocowaniu blaszaka do kostki

Mocowanie „na sucho", czyli wkręcenie śruby prosto w kostkę bez kotwy i bez żywicy, to najczęstszy grzech. Śruba M10 w samej kostce brukowej utrzyma maksymalnie 0,5-1 kN, a potrzebujesz 5-8 kN. Przy pierwszej wichurze kostka pęknie, śruba wyskoczy i blaszak pojedzie. Nie ma znaczenia, ile śrub wkręcisz, jeśli żadna nie pracuje w betonie.

Zbyt płytkie otwory to drugi klasyk. Wiercenie 50 mm zamiast 110 mm skraca drogę zakotwienia o ponad połowę i obniża nośność mniej więcej trzykrotnie. Jeśli trafiłeś na zbrojenie lub twardy kamień i nie możesz wiercić głębiej, przesuń punkt kotwienia o 20-30 cm w bok, a nie rezygnuj z głębokości.

Pominięcie narożników to błąd, który widać dopiero po pierwszej wichurze. To właśnie narożniki przenoszą siły ssące i parcia najintensywniej, więc kotwienie wyłącznie w środku ścian to gwarancja, że blaszak zacznie się odkształcać i stanie na sztorc.

Brak kontroli poziomu przed montażem kończy się blachą, która wygląda jak harmonia po miesiącu. Poziom sprawdzony na jednym boku to za mało. Sprawdź przekątne: różnica między nimi nie powinna przekraczać 10 mm na 5 m. Większe przekątne oznaczają, że blaszak pracuje pod obciążeniem od pierwszego dnia.

Kiedy zlecić robotę zamiast robić samemu

Jeśli pod kostką nie ma betonu i masz więcej niż 10 cm luźnego piasku, jedynym sensownym rozwiązaniem jest bloczki betonowe w wykopach lub wylewka, a to wymaga kopania i betonowania. Bez doświadczenia w pracach betoniarskich warto zlecić to ekipie, która w ciągu jednego dnia zrobi fundament punktowy. Koszt robocizny: 300-600 zł dla blaszaka 3×5 m, materiały osobno.

W strefie III wiatrowej (Polska północna, góry) i przy blaszaku większym niż 4×6 m lepiej skonsultować projekt z konstruktorem. Dobór gęstości kotwienia, średnicy kotew i rozmieszczenia bloczków przy dużej powierzchni czołowej to już zadanie inżynierskie, nie majsterkowicz. Krótka konsultacja (200-400 zł) kosztuje mniej niż blaszak rzucony na sąsiedni samochód.

Checklista przed montażem

• Poziom podłoża sprawdzony w czterech narożnikach i po przekątnych?
• Podbudowa odsłonięta i oceniona (beton / stabilizacja / piasek)?
• Punkty kotwienia wyznaczone w narożnikach i co 2 m?
• Kotwy o średnicy 10 mm i długości minimum 100 mm?
• Wiertarka udarowa z wiertłem 12 mm do betonu?
• Żywica chemiczna odpowiednia do temperatury otoczenia?
• Masa poliuretanowa do uszczelnienia?
• Poziomnica 1,5-2 m i miara zwijana 5 m?

Montaż kotew trzpieniowych w gotowej kostce zajmuje dwie godziny i kosztuje mniej niż wizyta ekipy. Bloczki betonowe pochłoną pół dnia i trzy razy więcej materiału. Wylewka betonowa to dwa dni i decyzja podjęta przed ułożeniem kostki. Każda z tych metod działa pod warunkiem, że podbudowa została wcześniej zweryfikowana i że kotwienie idzie w beton, nie w piasek. Bez tej weryfikacji nawet najdroższe kotwy nie uratują blaszaka przed pierwszą poważną wichurą.

Jeśli planujesz układanie kostki pod blaszaka od zera, poproś o wycenę podbudowy z chudego betonu C8/10 o grubości 10 cm pod przyszłymi punktami kotwienia. Taki fundament punktowy kosztuje niewiele, a pozwala później kotwić w pełnowartościowy beton bez niespodzianek z piaskiem pod wiertłem.

Źródła: PN-EN 1991-1-4 (Eurokod 1: Oddziaływania na konstrukcje. Oddziaływania wiatru), PN-EN 1992-1-1 (Eurokod 2: Projektowanie konstrukcji z betonu), PN-EN 206+A2:2021 (Beton: Wymagania, właściwości, produkcja i zgodność), katalogi techniczne producentów kotew trzpieniowych, instrukcje montażowe żywic chemicznych.
